Motor Lamination Punch Press

Ang Motor Lamination punch press ay idinisenyo para sa mga nakalamina na rotor at stator ng iba't ibang uri ng mga motor. Ito ay mataas na bilis, mataas na katumpakan. Ang uri ng change gear, cam indexing roller feed ay ibinibigay para sa malawak na hanay ng feed pitch. Ang aming high Speed Press, high speed Lamination Presses, Straight Side High Speed Double Crank Presses mula 25 tonelada hanggang 500 tonelada, na ginagamit sa paggawa ng mga laminated rotors at stator ng mga de-koryenteng motor. Ito ay nagpapanatili ng isang matatag at kahusayan ng pag-andar ng pagtatatak ng malalaking sukat na stator at rotor, paglalamina para sa generator motor at Industrial Motor sa malaking tonnage press area sa loob ng maraming taon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Motor Lamination Punch Press

1. Panimula ng Produkto

Ang paggamit ng mga bahagi ng Lamination Stamping Complete Line Machine tulad ng FAG Germany, NSK Japan o NTN Japan bearings sa Japan, ang mataas na katumpakan nito, mataas na mga katangian ng buhay upang matiyak ang pangmatagalang katatagan at operability ng mga miyembro ng suporta.

Sa ngayon, parami nang parami ang mga pabrika ang gumagamit ng Lamination Stamping Complete Line Machine. Ang pinch feeder ay isang mahalagang bahagi ng Lamination Stamping Complete Line Machine. Mayroong maraming mga uri ng feeder sa merkado at maraming mga estilo. Alam ng lahat kung ano ang ibig sabihin ng salitang "tagapakain", ngunit kakaunti ang gumagamit nito nang tama.

Ngayon mayroong maraming mga uri at mga pagtutukoy ng clip feeder sa merkado. Ang unang pagpipilian ay upang malaman ang mga pangunahing punto ng pag-install ng clip feeder. Ang direksyon ng pag-install ng clip feeder ay dapat mula kaliwa hanggang kanan. Ang posisyon ng pag-install at ang dulo ng awtomatikong feeding shaft ay dapat nasa kaliwa. Huwag ipagkamali ito. Hot Tags: lamination stamping complete line machine, magandang tagagawa ng tatak, magandang pabrika,

2.Product Parameter

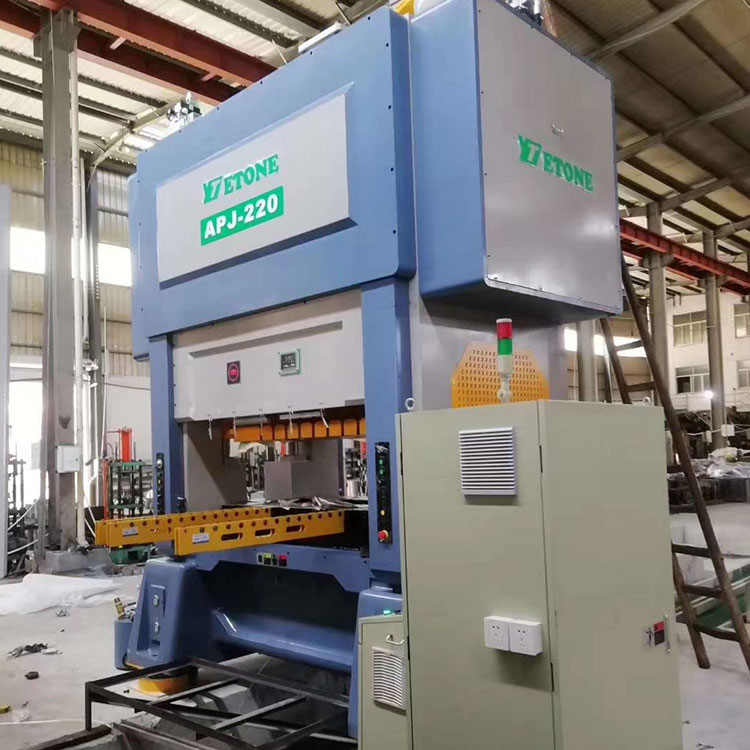

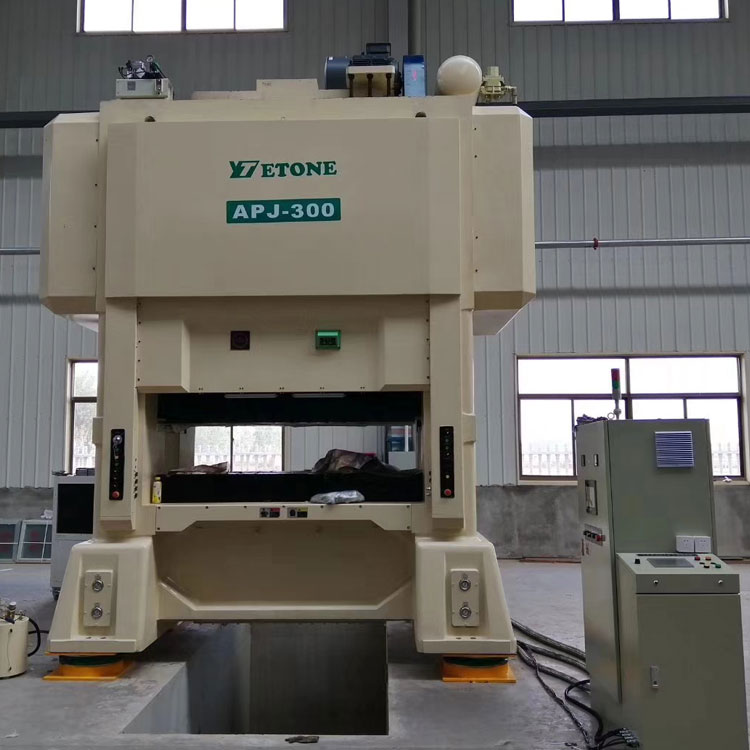

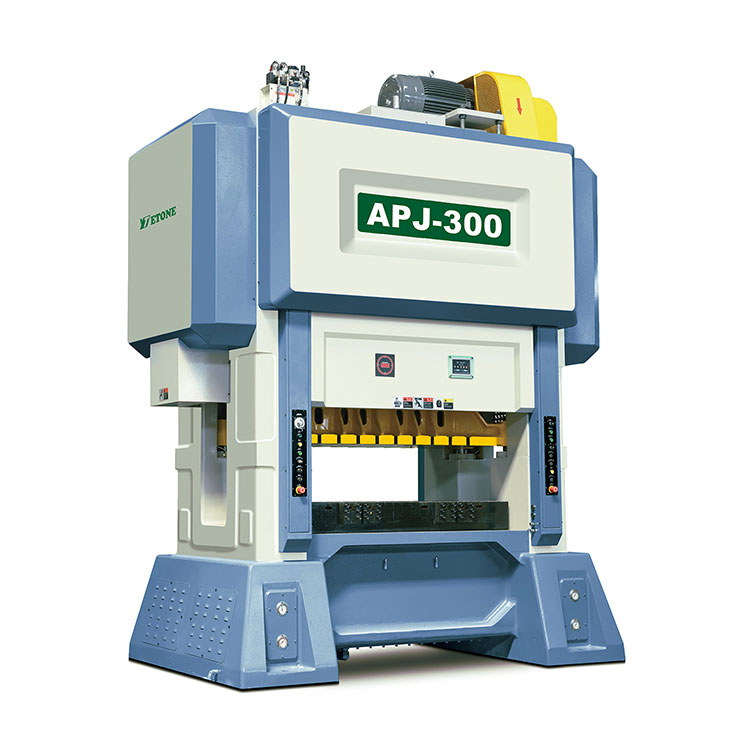

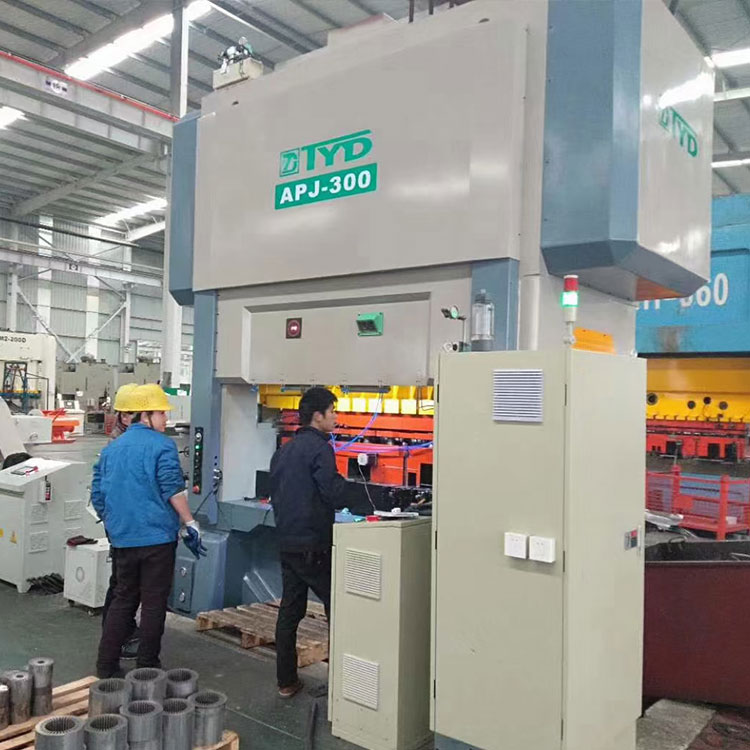

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonela	tonelada	220	300	350	400	450
Paglalakbay	mm	30	30	30	30-50	30-50
Bilang ng mga stroke bawat minuto	s.p.m	150-600	150-400	150-350	150-350	150-300
Mas mababang sukat ng mesa	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Blanking butas	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Sliding block area	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Die height adjustment stroke	mm	370-420	400-450	400-450	420-480	450-500
Die height adjustment motor	kw	1.5	2.2	2.2	3.7	3.7
Taas ng linya ng pagpapakain	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Pangunahing motor	kw	45	55	55	75	75

3.Kagamitan sa paligid


Dobleng ulo Uncoiler	Straightener	Gear feeder

	P=haba ng pagpapakain
	D=70 (diameter ng gulong ng drive)
	N1=bilang ng mga ngipin ng unang gear
	N2=bilang ng mga ngipin ng pangalawang gear
	N3=bilang ng mga ngipin ng ikatlong gear
	N4=bilang ng mga ngipin ng ikaapat na gear

Lapad ng materyal	mm	Max .150	Max.200	Max.300	Max.400
Materyal na panlabas na diameter	mm	Max.1200	Max1200	Max 1200	Max 1200
Materyal na panloob na diameter	mm	450-520	450-520	450-520	450-520
Bilis ng materyal	M/min	1-60	1- 60	1-60	1-60
Timbang ng materyal		500kg X 2	1QQQkg X 2	2000kg X 2	3000kg X 2
Pag-level ng roller	Pcs	11	11	11	11
Motor na Pangmaneho		1.5 kw	2 2kw	22kw	30 kw

4.Double-head Uncoiler

Paglalarawan ng pagganap

Ang modelo ay binubuo ng tatlong bahagi: ang spindle box body, ang spindle box at ang carrier, kung saan ang spindle box ay integral at may mahabang axle distance. Nagtatampok ito ng mga function tulad ng maliit na volume, maliit na footprint, maginhawang paglo-load at flexible na paggamit

Ang double hanging structure ay inilapat upang magkasya ang materyal na paghawak ng roll at paganahin ang paulit-ulit na pagpapakain, na lubos na nakakatipid sa oras ng recharging, pagpapabuti ng kapasidad ng produksyon at pagbabawas ng gastos sa produksyon. Inilapat ang hindi pinagagana na istraktura, na nagbibigay-daan hindi lamang sa paggamit sa mga ordinaryong straightening machine kundi pati na rin sa pinakamainam na pagganap sa high-speed straightening machine.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Pinakamataas na lapad	mm	200	300	400	500	600
kapal ng materyal	mm	0.2- 1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2- 1.5
Timbang ng materyal	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Inner diameter ng roller	mm	450-530	450-530	450-530	450-530	450-530
Pinakamataas na panlabas na diameter ng roller	mm	1200	1200	1200	1200	1200

5.S type na Straightener

paglalarawan ng pagganap

S-type o U-type na straightener na may proseso ng " electric signal---> PC---> inverter---> speed change", na nagpapagana ng buong synchronization sa press na may bilis na hanggang 60m/min. Ang modelo ay nilagyan ng double-head material frame, na madaling patakbuhin at maaaring ganap na i-synchronize sa high-speed press. Ang paggamit ng gear feeder ay nag-aalok ng mas mahusay na pagganap.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Pinakamataas na lapad	mm	200 300	400 500 600
kapal ng materyal	mm	0 3- 1.6
Inner diameter ng roller	mm	1200
Bilis ng leveling	m/ min	60
Motor	HP	2 2	3 5 75
Woå ¤ng boltahe		ACtatlong yugto22 0Væˆ–ACtatlong yugto380V	AC three-phase 220V o AC three-phase 380V
