Lamination Stamping Complete Line Machine

Kapasidad: 220 tonelada, 300 tonelada, 350 tonelada, 400 tonelada, 450 tonelada
Gear Feeder/ NC Feeder, stype Straightener, Double-heads Hydraulic Uncoiler
Lamination stamping complete line machine kabilang ang high speed lamination press , Gear Feeder, Straightener at uncoiler. Ito ay dinisenyo para sa mga nakalamina na rotor at stator ng iba't ibang uri ng mga motor. Ito ay mataas na bilis, mataas na katumpakan. Baguhin ang uri ng gear, ang cam indexing roller feed ay ibinibigay para sa malawak na hanay ng feed pitch.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Lamination Stamping Complete Line Machine

1. Panimula ng Produktoï¼š

◉ Ang paggamit ng mga bahagi ng Lamination Stamping Complete Line Machine tulad ng FAG Germany, NSK Japan o NTN Japan bearings sa Japan, ang mataas na katumpakan nito, mataas na mga katangian ng buhay upang matiyak ang pangmatagalang katatagan at operability ng mga miyembro ng suporta.

◉ Sa ngayon, parami nang parami ang mga pabrika ang gumagamit ng Lamination Stamping Complete Line Machine. Ang pinch feeder ay isang mahalagang bahagi ng Lamination Stamping Complete Line Machine. Mayroong maraming mga uri ng feeder sa merkado at maraming mga estilo. Alam ng lahat kung ano ang ibig sabihin ng salitang "tagapakain", ngunit kakaunti ang gumagamit nito nang tama.

◉ Ngayon mayroong maraming mga uri at mga pagtutukoy ng clip feeder sa merkado. Ang unang pagpipilian ay upang malaman ang mga pangunahing punto ng pag-install ng clip feeder. Ang direksyon ng pag-install ng clip feeder ay dapat mula kaliwa hanggang kanan. Ang posisyon ng pag-install at ang dulo ng awtomatikong feeding shaft ay dapat nasa kaliwa. Huwag maling lugar ito.

◉ Hot Tags: lamination stamping complete line machine, magandang tagagawa ng tatak, magandang pabrika,

2.Lamination stamping complete line machine Product Parameterï¼š

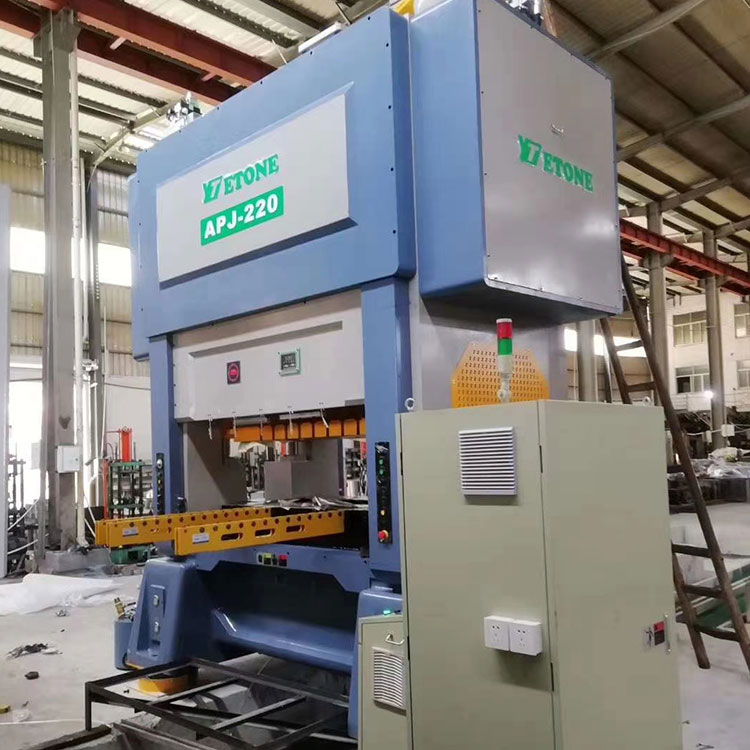

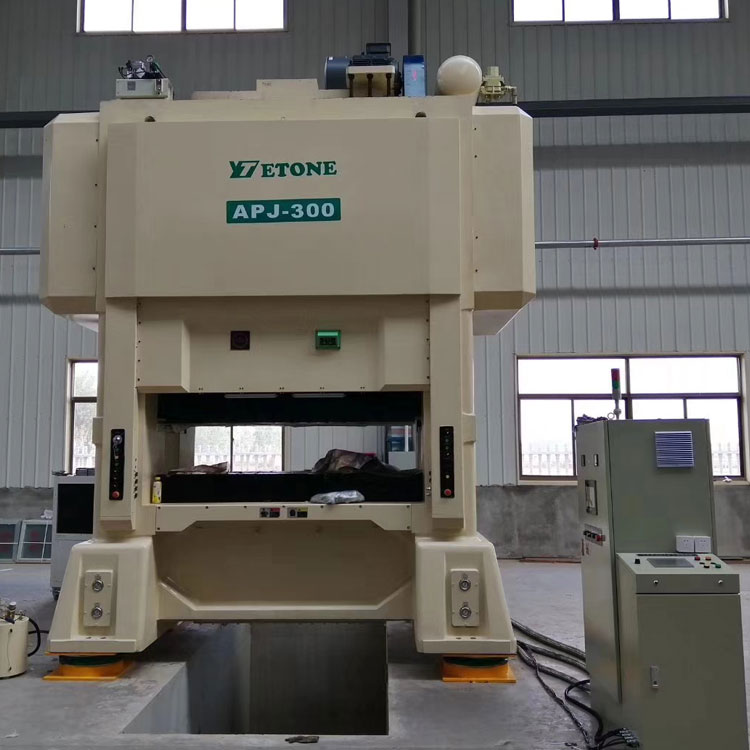

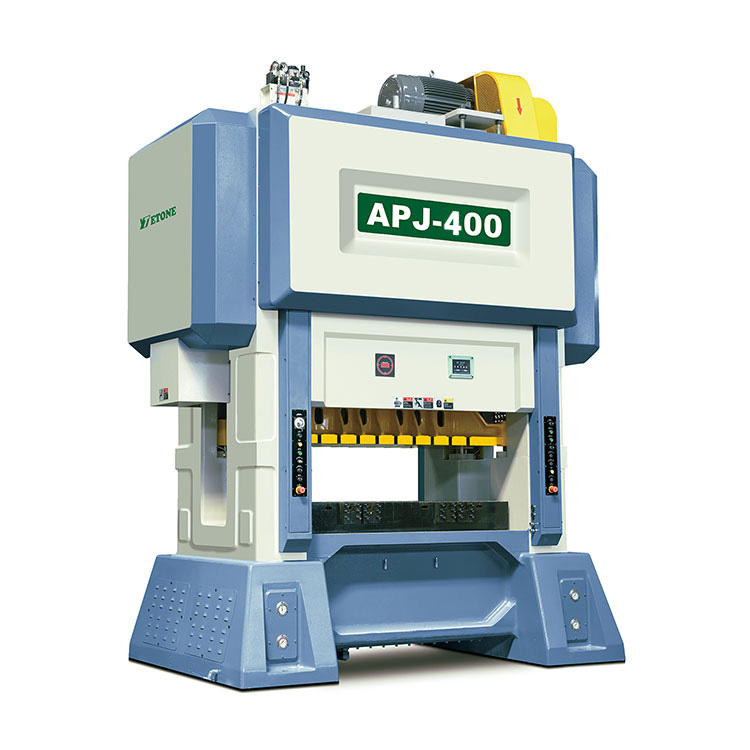

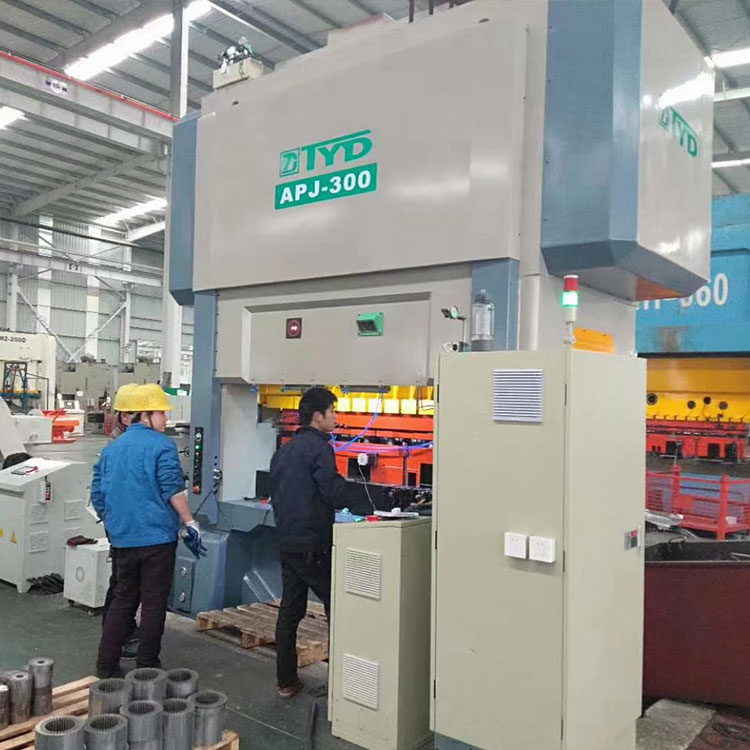

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonela	tonelada	220	300	350	400	450
Paglalakbay	mm	30	30	30	30-50	30-50
Bilang ng mga stroke bawat minuto	s.p.m	150-600	150-400	150-350	150-350	150-300
Mas mababang sukat ng mesa	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Blanking butas	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Sliding block area	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Die height adjustment stroke	mm	370-420	400-450	400-450	420-480	450-500
Die height adjustment motor	kw	1.5	2.2	2.2	3.7	3.7
Taas ng linya ng pagpapakain	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Pangunahing motor	kw	45	55	55	75	75

3.Kagamitan sa paligid


Dobleng ulo Uncoiler	Straightener	Gear feeder

	P=haba ng pagpapakain
	D=70 (diameter ng gulong ng drive) N1=bilang ng mga ngipin ng unang gear
	N2=bilang ng mga ngipin ng pangalawang gear
	N3=bilang ng mga ngipin ng ikatlong gear
	N4=bilang ng mga ngipin ng ikaapat na gear

Lapad ng materyal	mm	Max.150	Max.200	Max.300	Max.400
Materyal na panlabas na diameter	mm	Max.1200	Max1200	Max1200	Max 1200
Materyal na panloob na diameter	mm	450-520	450-520	450-520	450-520
Bilis ng materyal	M/min	1-60	1- 60	1-60	1-60
Timbang ng materyal		500kgX 2	1QQQkgX 2	2000kgX 2	3000kgX 2
Pag-level ng rollerã€Œ	Pcs	11	11	11	11
Motor na Pangmaneho		1.5 kw	2 2kw	22kw	30kw

4.Double-head Uncoiler

Paglalarawan ng pagganap

Larawan ng Produkto

◉ Ang modelo ay binubuo ng tatlong bahagi: ang katawan ng spindle box, ang spindle box at ang carrier,

kung saan angAng spindle box ay integral at may mahabang axle distance.

◉ Nagtatampok ito ng mga function tulad ng maliit na volume, maliit na footprint, maginhawang paglo-load at flexible

gamitinDobleAng nakabitin na istraktura ay inilapat upang magkasya sa paghawak ng materyal na roll at paganahin ang paulit-ulit

pagpapakain, lubhang nakakatipidang oras ng recharging, pagpapabuti ng kapasidad ng produksyon at pagbabawas

ang gastos sa produksyon.

◉ Walang kapangyarihanang istraktura ay inilapat, na nagbibigay-daan hindi lamang gamitin sa ordinaryong straightening

mga makina ngunit pinakamainam dinpagganap sa high-speed straightening machine.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Pinakamataas na lapad	mm	200	300	400	500	600
kapal ng materyal	mm	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5	0.2-1.5
Timbang ng materyal	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Inner diameter ng roller	mm	450-530	450-530	450-530	450-530	450-530
Pinakamataas na panlabas na diameter ng roller	mm	1200	1200	1200	1200	1200

5.S-type na Straightener

Paglalarawan ng pagganap

Larawan ng Produkto

◉ S-type o U-type na straightener na may proseso ng " electric signal---> PC---> inverter--->

bilis ng pagbabago",pagpapagana ng buong pag-synchronize sa pindutin nang may bilis

sa humigit-kumulang 60m/min.

◉ Ang modelo ay nilagyan ng double-head material frame, na madaling gawin

gumana at maaaring magingganap na naka-synchronize sa high-speed press. Ang paggamit ng gear

Nag-aalok ang feeder ng mas mahusay na pagganap.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Pinakamataas na lapad	mm	200300	400500600	200300	400500600	200300
Materyal ika sakit	mm	0.3-1.6
Inner diameter ng roller	mm	1200
Bilis ng leveling	m/min	60
Motor	HP	22	3575	22	3575	22
Woå ¤ng boltahe		AC three-phase 220V o AC three-phase 380V
