Ang prinsipyo at istraktura ng high-speed punch press

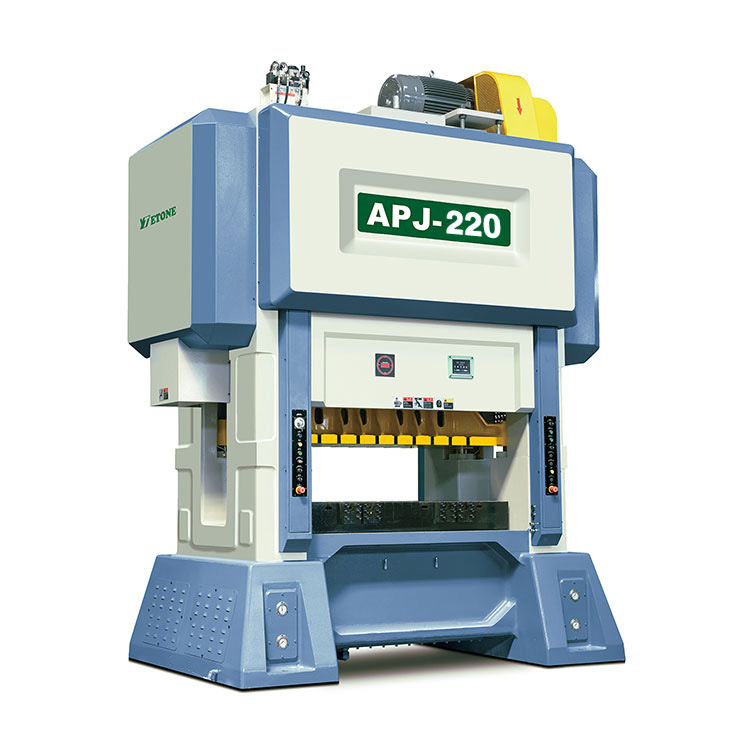

High-speed Punch Pressay isang awtomatikong kagamitan na ginagamit para sa paggawa ng masa, malawakang ginagamit sa pagproseso ng metal, panlililak, bumubuo at iba pang mga patlang. Ang prinsipyo at istraktura nito ay ang mga sumusunod:

1. Prinsipyo

Ang prinsipyo ng pagtatrabaho ngHigh-speed Punch Pressay upang masuntok ang metal sheet sa nais na hugis sa ilalim ng presyon sa pamamagitan ng suntok ng punch press. Ang pangunahing bahagi ng pagtatrabaho ng Punch Press ay upang makamit ang pagpapapangit ng metal sa pamamagitan ng high-frequency na pagsuntok sa pagsuntok. Ang proseso ng pagtatrabaho nito ay karaniwang kasama:

Pagpapakain: Ang materyal ay pinakain sa nagtatrabaho na lugar ng Punch Press sa pamamagitan ng awtomatikong sistema ng pagpapakain.

Punching: Ang high-speed punch press ay nagpapadala ng kinetic energy sa suntok, upang ang suntok ay mabilis na bumaba at nakikipagtulungan sa mamatay upang masuntok ang workpiece.

Paglabas: Ang workpiece pagkatapos ng pagsuntok ay awtomatikong mailalabas upang maghanda para sa susunod na pagsuntok.

Ang mga high-speed punch press ay karaniwang may mataas na bilis, mataas na kahusayan sa produksyon at mataas na katumpakan, at angkop para sa pagsuntok ng mga operasyon na nangangailangan ng mabilis at mahusay na pagsuntok.

2. Istraktura

Ang istraktura ngHigh-speed Punch PressPangunahin kasama ang mga sumusunod na bahagi:

Frame: Ang frame ay ang pangunahing sumusuporta sa istraktura ng punch press, na nagdadala ng presyon sa panahon ng proseso ng pagsuntok at tinitiyak ang katatagan ng proseso ng pagsuntok. Karaniwan, ang istraktura ng bakal o bakal na plate na welding ay pinagtibay upang matiyak ang lakas at katigasan nito.

Flywheel at Crankshaft: Ang flywheel ay ginagamit upang mag -imbak ng enerhiya at magpadala ng kapangyarihan sa suntok sa pamamagitan ng crankshaft. Ang flywheel ng high-speed punch press ay karaniwang idinisenyo upang maging mas malaki upang matiyak ang isang matatag na supply ng enerhiya kapag tumatakbo sa mataas na bilis.

Punch at Die: Ang suntok ay isa sa mga pangunahing sangkap ng Punch Press. Sa pamamagitan ng pakikipagtulungan sa mamatay, nakumpleto nito ang mga operasyon sa pagproseso tulad ng pagsuntok at paggugupit ng workpiece. Ang pagbaba ng bilis ng suntok ay napakabilis, sa gayon tinitiyak ang mataas na kahusayan sa produksyon.

Sistema ng Slider: Ang slider ay isang sangkap na nagkokonekta sa suntok sa crankshaft. Karaniwan itong naka -install sa frame at maaaring ilipat sa vertical na direksyon sa pamamagitan ng konektadong pagkonekta ng rod system. Ang paggalaw ng slider ay nagbibigay -daan sa suntok upang magsagawa ng sapat na presyon sa mamatay.

Power System: kabilang ang mga de -koryenteng motor, reducer, atbp, upang magbigay ng mapagkukunan ng pagmamaneho. Ang sistema ng kuryente ng high-speed punch press ay kailangang magagawang tumugon nang mabilis upang matiyak ang pagsasakatuparan ng pagkilos ng high-speed na epekto.

Awtomatikong sistema ng pagpapakain: Upang makamit ang paggawa ng masa, ang awtomatikong sistema ng pagpapakain ay karaniwang ginagamit gamit ang isang high-speed punch press. Maaari itong awtomatikong pakainin ang metal sheet sa workbench at tumpak na iposisyon ito upang matiyak ang kawastuhan at pagkakapare -pareho ng bawat pagsuntok.

Paglabas ng System: Ang basura pagkatapos ng panlililak ay kailangang alisin sa oras. Ang sistema ng paglabas ay gumagalaw sa basura sa labas ng lugar ng trabaho sa pamamagitan ng pneumatic o mekanikal na paraan upang mapanatiling maayos ang linya ng produksyon.

3. Mga Tampok

Mataas na bilis: Ang bilis ng stamping ng high-speed punch press ay karaniwang mataas, na umaabot sa daan-daang beses bawat minuto o higit pa, na angkop para sa paggawa ng masa.

Mataas na katumpakan: Dahil sa mataas na bilis at tumpak na sistema ng kontrol ng mga high-speed punching machine, ang katumpakan ng mga produkto ng panlililak ay maaaring garantisado.

Automation: Maraming mga high-speed punching machine ang nilagyan ng awtomatikong mga sistema ng pagpapakain at paglabas upang mabawasan ang manu-manong interbensyon at pagbutihin ang kahusayan sa paggawa.

4. Mga patlang ng Application

Ang High Speed ​​Punch Press ay malawakang ginagamit sa mga electronics, sasakyan, kagamitan sa bahay, kagamitan sa medikal at iba pang mga industriya upang magsagawa ng mga operasyon tulad ng panlililak, paggugupit at pagbuo ng mga sheet ng metal at makagawa ng iba't ibang mga bahagi ng katumpakan at mga istrukturang bahagi.

Mataas na bilis ng suntokMaaaring makamit ang mataas na kahusayan at mataas na katumpakan na paggawa ng masa, bawasan ang mga gastos sa paggawa, at pagbutihin ang antas ng automation ng linya ng paggawa.
