Prinsipyo ng Paggawa ng Crank Press

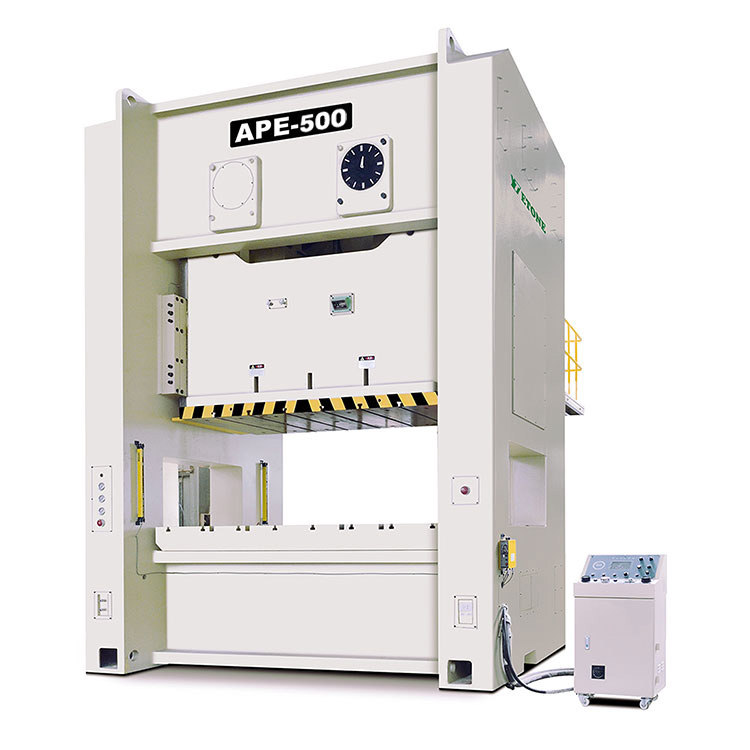

Crank Pressay isang pangkaraniwang mekanikal na pindutin, na kung saan ay malawakang ginagamit sa pagbubuo ng metal, panlililak, paggugupit, mamatay na paghahagis at iba pang mga proseso. Ang prinsipyo ng pagtatrabaho nito ay batay sa mekanikal na kilusan ng mekanismo ng pagkonekta ng crank, na kung saan ay na-convert sa linear na paggalaw ng paggalaw ng presyon sa pamamagitan ng paggalaw ng pag-ikot ng crank.

Pangunahing prinsipyo ng pagtatrabaho ng crank press:

Pag -ikot ng crank: ang mapagkukunan ng pagmamaneho ngCrank Pressay karaniwang isang de -koryenteng motor o isang panloob na engine ng pagkasunog. Ang motor ay nagtutulak ng crank upang paikutin sa pamamagitan ng isang sistema ng paghahatid tulad ng mga gears at sinturon.

Crank at pagkonekta ng paghahatid ng baras: Ang crank ay konektado sa pagkonekta ng baras, at ang pag -ikot ng crank ay ipinadala sa slider sa pamamagitan ng pagkonekta ng baras. Ang pagkonekta ng baras ay nagko -convert ng paggalaw ng pag -ikot ng crank sa pataas at pababa na paggalaw ng paggalaw ng slider. Sa prosesong ito, ang paggalaw ng crank ay pabilog na paggalaw, habang ang paggalaw ng slider ay linear motion.

Ang paggalaw ng slider: Ang crank ay nagtutulak ng pagkonekta ng baras upang ilipat, sa gayon ay itinutulak ang slider na gumalaw pataas at pababa sa patayong direksyon. Kapag ang slider ay gumagalaw pababa, ang isang malaking puwersa ng epekto ay nabuo, at ang puwersa ng epekto na ito ay ginagamit para sa pagpindot, panlililak o pagbuo ng trabaho.

Working Stroke: Ang nangungunang patay na sentro ng crank press ay ang pinakamataas na posisyon ng slider na gumagalaw paitaas, at ang ilalim na patay na sentro ay ang pinakamababang posisyon ng slider na lumilipat pababa. Sa panahon ng stamping operation, ang slider ay gumagalaw mula sa tuktok na patay na sentro hanggang sa ilalim ng patay na sentro at pagkatapos ay bumalik sa tuktok na patay na sentro, na bumubuo ng isang kumpletong siklo ng pagtatrabaho.

Paghahatid ng presyon at puwersa ng epekto: ang presyon ngCrank Pressay ipinapadala sa amag o workpiece sa workbench sa pamamagitan ng crank at pagkonekta ng mekanismo ng baras, na bumubuo ng malakas na presyon sa workpiece, at sa gayon ay nakumpleto ang mga operasyon ng proseso tulad ng panlililak, paggugupit, baluktot, at pagbubuo.

Mga pangunahing sangkap at ang kanilang mga pag -andar:

Crank: Nagbibigay ng lakas ng pag -ikot, karaniwang konektado sa isang de -koryenteng motor o iba pang mapagkukunan ng drive.

Pagkonekta ng baras: Nag -convert ang pag -ikot ng paggalaw ng crank sa linear na paggalaw ng paggalaw ng slider.

Slider: Direktang makipag -ugnay sa workpiece upang makumpleto ang panlililak, bumubuo at iba pang mga gawain.

Base at Workbench: Suportahan ang buong pindutin at ayusin ang workpiece, na nagbibigay ng isang matatag na platform ng operating.

Punch at Die: Naka -install sa slider at workbench, direktang magsagawa ng pagproseso ng trabaho.

Buod: Ang Prinsipyo ng Paggawa ngCrank PressPangunahin ang umaasa sa crank upang himukin ang pagkonekta rod upang paikutin, na kung saan ay na -convert sa pataas at pababa na linear na paggalaw ng slider. Ang paggalaw na ito ay ginagamit upang mag -aplay ng presyon sa workpiece upang makumpleto ang iba't ibang mga gawain sa pagproseso. Ang bentahe nito ay maaari itong magbigay ng malakas na presyon at angkop para sa iba't ibang mga proseso ng panlililak at pagbuo.
